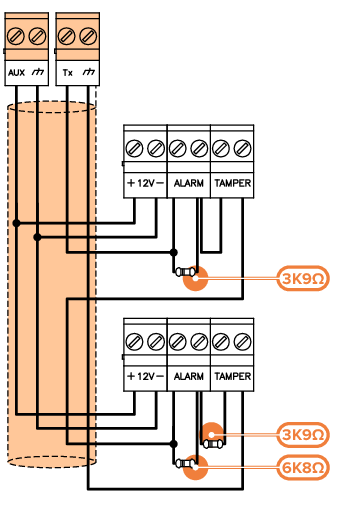

Bilanciamento zona doppia con EOL
Nel caso di zona doppia con resistenza di terminazione, è possibile rilevare 6 stati distinti per l'intero terminale:
- riposo di entrambe le zone
- allarme della zona 1 e riposo della zona 2
- allarme della zona 2 e riposo della zona 1
- allarme di entrambe le zone
- sabotaggio (taglio dei fili)
- sabotaggio (corto circuito)
Per ognuno di questi la centrale legge sul terminale diversi valori della resistenza equivalente, sotto riportati in Ohm:
|
