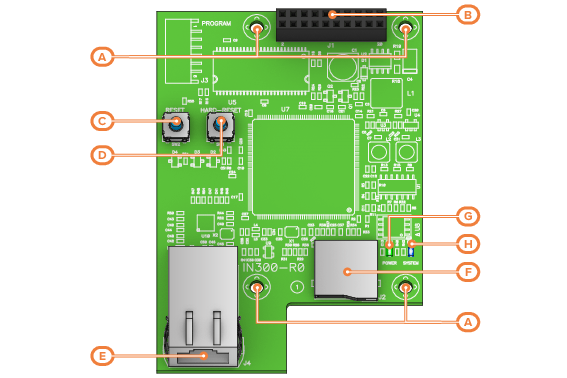

Descrizione delle parti

[A]

Fori di fissaggio

[B]

Connettori per scheda madre (sul retro)

Connettore per scheda opzionale

[C]

Pulsante RESET

[D]

Pulsante HARD RESET

[E]

Connettore RJ45 per rete LAN

[F]

Connettore per µSD-card

[G]

LED - alimentazione della scheda

[H]

LED - connessione tra centrale e scheda



La scheda viene fornita con:

  • 4 distanziali metallici da 16 mm per il montaggio
  • 4 viti M3
