Esempio di programmazione

Qui si fornisce un esempio di una installazione di un impianto Prime per un’abitazione.

Si mostra una procedura per mettere in atto una programmazione base di tutti i dispositivi installati con l’intento di scostarsi il meno possibile dalla programmazione di default della centrale.

Idealmente tale procedura segue direttamente le indicazioni fornite nel manuale di installazione per la prima accensione dell’impianto.

Inizio programmazione

1. Avviare la programmazione.

Programmazione aree

2. Cambiare la descrizione delle aree:

• Area 1 - “Piano terra”
• Area 2 - “Primo piano”

Da tastiera

PROGRAMMAZIONE Aree, "AREA 00x", Descrizione

Da software

Cliccare sul tasto Aree sul menu a sinistra, e sulla scheda a destra si visualizza l’elenco delle aree disponibili.

Qui, selezionando l’area da impostare, è possibile modificarne il parametro “Descrizione”.

Programmazione zone

3. Programmare le zone (tutte collegate in centrale):

Da software

Per programmare la zona cliccare sul tasto Terminali e sulla scheda a destra si visualizza una rappresentazione grafica dei terminali di tutto l’impianto.

Qui facendo un doppio click sul terminale interessato si entra nella programmazione del terminale.

Parametri zone

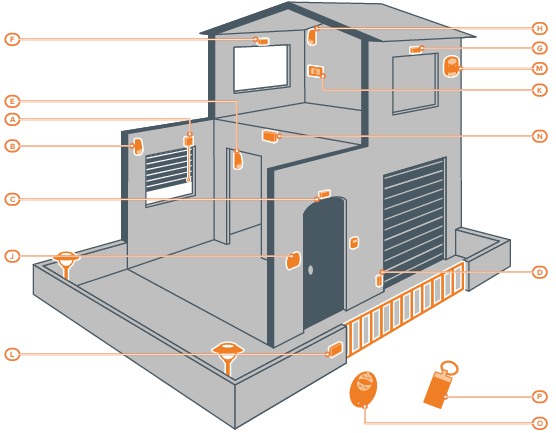

Dispositivo	Descrizione	Area	Tipo di zona	Opzione	Bilanciamento	Tipo di rivelatore
[A]	Rivelatore tapparella	Piano terra	Immediata	Nessuna	Normalmente chiusa	Tapparella
[B]	Rivelatore volumetrico ingresso	Piano terra	Ritardata	Interna	Normalmente chiusa	Zona generica
[C]	Contatto magnetico porta d’ingresso	Piano terra	Ritardata	Nessuna	Normalmente chiusa	Zona generica
[D]	Contatto magnetico serranda garage	Piano terra	Immediata	Nessuna	Normalmente chiusa	Zona generica
[E]	Rivelatore volumetrico soggiorno	Piano terra	Immediata	Nessuna	Normalmente chiusa	Zona generica
[F]	Contatto magnetico finestra 1 camera	Primo piano	Immediata	Nessuna	Normalmente chiusa	Zona generica
[G]	Contatto magnetico finestra 2 camera	Primo piano	Immediata	Nessuna	Normalmente chiusa	Zona generica
[H]	Rivelatore volumetrico camera	Primo piano	Immediata	Nessuna	Normalmente chiusa	Zona generica

Programmazione scenari

4. Aggiungere agli scenari di default (Scenario 1 “Inserito” e Scenario 2 “Disinserito”) un terzo scenario di inserimento di tipo parziale ad entrambe le aree.

Da tastiera

PROGRAMMAZIONE Scenari inserim., "SCENARIO 003", Aree, "area", Parziale

Programmazione lettori

5. Associare ai lettori le aree “Piano terra” e “Primo piano” e lo scenario 3 di tipo parziale oltre agli scenari di default:

Da tastiera

PROGRAMMAZIONE Lettori, SceltaPeriferica, "LETTORE 00x", Aree

In tale sezione si possono abilitare le aree “Piano terra” e “Primo piano”.

PROGRAMMAZIONE Lettori, SceltaPeriferica, "LETTORE 00x", Macro

In tale sezione si può selezionare la macro associata al LED rosso e blu selezionando prima il tipo “Esegui inserimento”, poi lo scenario da associare al LED.

Da software

Cliccare sul tasto Lettori e sulla scheda a destra si visualizzano tutti i lettori configurati.

Qui facendo un click sul tasto si accede alla sezione dove selezionare la aree da associare al lettore ed impostare le macro del LED rosso e blu.

Parametri lettori

Dispositivo	Descrizione	Aree	Macro LED rosso	Macro LED blu
[I]	Lettore porta d’ingresso	Piano terra Primo piano	Default	Default
[J]	Tastiera (lettore integrato)	Piano terra Primo piano	Default	Esegui inserimento “Scenario 3”
[K]	Lettore camera	Piano terra Primo piano	Esegui inserimento “Scenario 3”	Nessuno

Programmazione tastiera

6. Associare alla tastiera le aree “Piano terra” e “Primo piano”.

Programmazione espansioni

7. Programmare i dispositivi collegati ai terminali dell’espansione:

Da software

Per programmare la zona cliccare sul tasto Terminali e sulla scheda a destra si visualizza una rappresentazione grafica dei terminali di tutto l’impianto.

Qui facendo un click con tasto destro del mouse sul terminale dell’espansione lo si può impostare come uscita, poi con un doppio click si entra nella programmazione del terminale.

Parametri espansioni

Dispositivo	Terminale	Descrizione	Tipo	Opzione uscita	Tempo monostabile
[L]	1	Cancello	Uscita	Monostabile	30 secondi
	2	Lampade giardino	Uscita	Monostabile Commutazione	60 minuti

Programmazione chiavi

8. Associare alle chiavi ([O] e [P]) le aree “Piano terra” e “Primo piano”:

9. Apprendere le chiavi, tramite uno dei lettori di prossimità e una tastiera.

Da tastiera

PROGRAMMAZIONE Chiavi, Acquisizione, "LETTORE 00x", "Chiave 00x"

Avvicinare la chiave al lettore e quindi allontanarla. La tastiera su cui si sta operando emetterà un beep per confermare l'avvenuta acquisizione della chiave.

Programmazione radiocomando

10. Associare ai pulsanti del radiocomando [O] le macro per gli inserimenti ed il pilotaggio delle uscite dell’espansione:

Parametri espansioni

Dispositivo	Pulsante	Macro	Parametro	Default
[O]	F1	Esegui inserimento	Scenario 1 “Inserito”	Si
	F2	Esegui inserimento	Scenario 2 “Disinserito”	Si
	F3	Attiva uscita	Cancello	No
	F4	Attiva uscita	Lampade giardino	No

11. Apprendere il radiocomando, tramite il lettore simulato dal ricetrasmettitore ([N], indicato in tastiera con la lettera “W”).

Da tastiera

PROGRAMMAZIONE Chiavi, Acquisizione, "LETTORE 00x W", "Chiave 00x"

A questo punto si hanno a disposizione 3 minuti per far apprendere il radiocomando premendo contemporaneamente i pulsanti F3 e F4.

L’esito positivo dell’operazione viene segnalato da 3 lampeggi del LED verde del radiocomando con un bip lungo del buzzer.

Chiudere la programmazione

12. Chiudere la programmazione con il salvataggio dei dati modificati.

Da software

Effettuare un’operazione di scrittura con il tasto Scrivi.

Al termine di questa la centrale si riavvia ed è possibile chiudere la soluzione del software in corso.
