Harper Manager XL

Central de supervisão do sistema até 14 Laços e até 240 dispositivos

Sistemas com funções inovadoras para a supervisão e manutenção periódica do sistema capazes de gerir lâmpadas de iluminação e sinalização de emergência.

A supervisão centralizada de um sistema de iluminação de emergência é um sistema de diagnóstico e controlo gerido por uma central computorizada que recolhe e memoriza todas as informações provenientes das lâmpadas.

As centrais de supervisão HARPER MANAGER e HARPER MANAGER XL permitem também de desenvolver as seguintes funções:

  • teste de funcionamento dos aparelhos;
  • teste e medição da autonomia dos aparelhos;
  • habilitação e desabilitação da função de emergência,
  • Acendimento e desligamento incondicionado dos aparelhos permanentes (SA);
  • regulação da luminosidade permanente (SA).

As centrais Harper Manager

A supervisão centralizada de um sistema de iluminação de emergência é um sistema de diagnóstico e controlo gerido por uma central computorizada que recolhe e memoriza todas as informações provenientes das lâmpadas.

As centrais de supervisão HARPER MANAGER e HARPER MANAGER XL permitem também de desenvolver as seguintes funções:

  • teste de funcionamento dos aparelhos;
  • teste e medição da autonomia dos aparelhos;
  • habilitação e desabilitação da função de emergência,
  • Acendimento e desligamento incondicionado dos aparelhos permanentes (SA);
  • regulação da luminosidade permanente (SA).

O acesso às funções da central pode ser permitido apenas a pessoal autorizado por meio palavra-passe digital ou através de uma específica chave a inserir no painel frontal. O amplo ecrã tátil de 7” e uma intuitiva interface gráfica permitem uma rápida e simples programação de todas as variáveis e permitem uma gestão evoluída de todas as informações.

  • Utilidades
    Os sistemas de emergência devem ser sempre mantidos perfeitamente eficientes, como prescrito pelas normas para garantir a segurança dos edifícios. A manutenção periódica do sistema de emergência é fundamental para assegurar o seu correto funcionamento é torna-se complexa e difícil onde estão presentes um número consistente de lâmpadas. Neste caso o sistema de supervisão centralizada permite uma perfeita e pontual manutenção do sistema.

  • Aquisição
    As lâmpadas INIM, predispostas para a comunicação no bus, possuem todas um número de série único para permitir um extremamente simples e rápido reconhecimento das lâmpadas instaladas por parte da central. Além disso será reconstruído automaticamente o mapa topológico do sistema; isto permitirá identificar imediatamente os aparelhos com eventuais maus funcionamentos.

  • Um sistema à prova de avaria

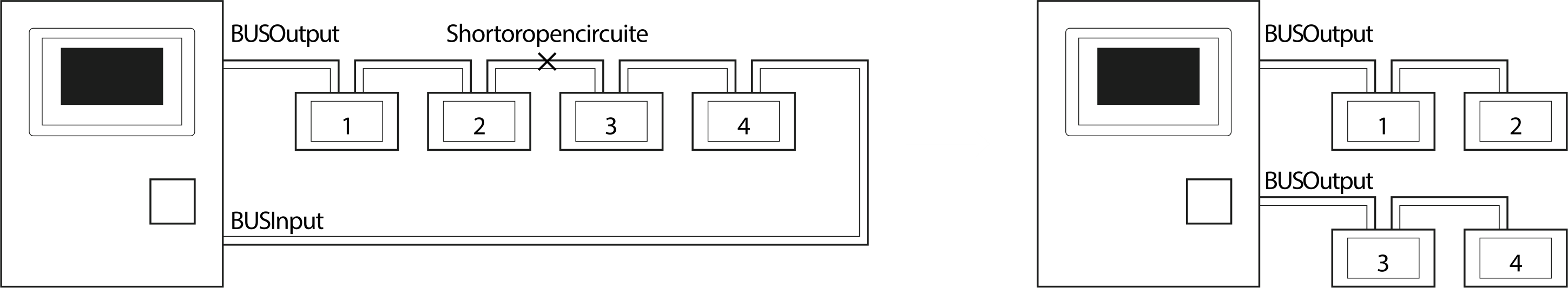

    O bus que parte da central pode fechar-se na mesma criando um LAÇO; deste modo uma avaria na linha de dados que corta o LAÇO é resolvida graças às seguintes intervenções automáticas:
    Os aparelhos junto da avaria abrem um seu interruptor eletrónico e desconectam um lado da linha (no exemplo os aparelhos 2 e 3).
    Comunicam à central a intervenção realizada.
    A central converte o ponto de retorno do LAÇO em uma saída e inicia a comunicação nos dois ramos distintos.
    A central memoriza e sinaliza a avaria à linha especificando o ponto de rutura graças ao mapa topológico do sistema.
    Apesar de ter um controlo de tipo centralizado, os aparelhos permanecem, de qualquer modo, de tipo autónomo e eventuais avarias nos cabos ou na central não prejudicam o funcionamento automático em emergência dos corpos iluminantes.

  • Modularidade da central - flexibilidade e expansibilidade no sistema
    As centrais HARPER MANAGER e HARPER MANAGER XL podem já de série gerir independentemente dois LAÇOS com um máximo de 240 aparelhos para cada LAÇO. Além disso ambas têm a predisposição para hospedar a bordo expansões que podem aumentar gradualmente o número de LAÇOS, com um máximo de 8 LAÇOS em HARPER MANAGER (1920 aparelhos) e 14 LAÇOS em HARPER MANAGER XL (3360 aparelhos).
    Também o servidor Internet é uma eventual expansão a inserir no interior das centrais. Esta modularidade permite configurar uma central em base às exigências do sistema e do utilizador, reduzindo os custos e permitindo também a possibilidade de eventuais expansões futuras.

  • Teste no sistema
    Em conformidade com as normas CEI EN 50172 e UNI 11222, HARPER MANAGER e HARPER MANAGER XL executam periodicamente por meio dos calendários personalizáveis do utilizador os dois seguintes tipos de teste:
    Teste de funcionalidade - É verificado o correto funcionamento da lâmpada, portanto o acendimento da fonte luminosa. Um resultado negativo indica que o aparelho está avariado. A identificação da lâmpada avariada é facilitada pelo acendimento de um LED vermelho posicionado na antena do aparelho.
    Teste de autonomia - Por meio de uma simulação da falta de rede elétrica, a lâmpada é acesa por meio da bateria interna até à sua descarga total. No fim do teste irá obter-se a medida da autonomia real para a comparar com a autonomia nominal. Um resultado negativo indica que a bateria deve ser substituída. A identificação da lâmpada com a bateria a substituir é facilitada pela intermitência de um LED vermelho posicionado na antena do aparelho.

  • Registo de eventos
    A central possui uma memória não volátil na qual se regista a cronologia histórica de todos os eventos. São memorizados todos os resultados dos testes, as intervenções em emergência, eventuais inibições, eventos de programação, avarias nas linhas bis (LAÇO) e avaria nas central. O registo de eventos pode ser visualizado no ecrã e impresso na impressora incorporada opcional. Conectando-se a um PC local ou remotamente através da rede intranet/internet é possível acede ao registo de eventos e copiá-lo para o PC para posteriores elaborações.

  • Conexões
    As centrais HARPER MANAGER e HARPER MANAGER XL estão preparadas para hospedar servidor Internet. Isto permite conectar-se a uma central através de um PC, tablet ou smartphone através da rede local e internet, sem a necessidade de qualquer software específico. O servidor Internet permite aceder a todas as funcionalidades usando simplesmente um comum browser para Internet. Existe também a possibilidade de se conectar à central diretamente através de USB ou através da linha serial RS232 posicionadas na parte traseira do ecrã.

Descrição

Gama de produtos

HARPER Manager

Tipo de produto

Central de supervisão

Especificações técnicas

Instalação

Em parede ou rack 19”

Alimentação

220/230Vac, 50-60Hz

Absorção

20 VA

Bateria

2 x Pb 12V 17Ah

Classe de isolamento

I

Informações adicionais

Gere até 14 laços e até 240 dispositivos em cada laço

Gere até 80 grupos lógicos

Ecrã tátil de 7” com interface gráfica intuitiva

Mapa topográfico do sistema

Protocolo Ethernet TCP/IP com servidor Internet

Modbus IP e RTU (485)

Regulação da luminosidade dos dispositivos

Controlo On/Off das lâmpadas de emergência permanentes (SA)

Completa programabilidade dos horários e dos dias de execução dos testes

Memória histórica não volátil dos eventos e dos testes realizados no sistema

Comprimento máximo do laço

2000 m (com cabo torcido e blindado)

Grau de proteção IP

IP30

Em conformidade com as normas

UNI 11222, EN 50172

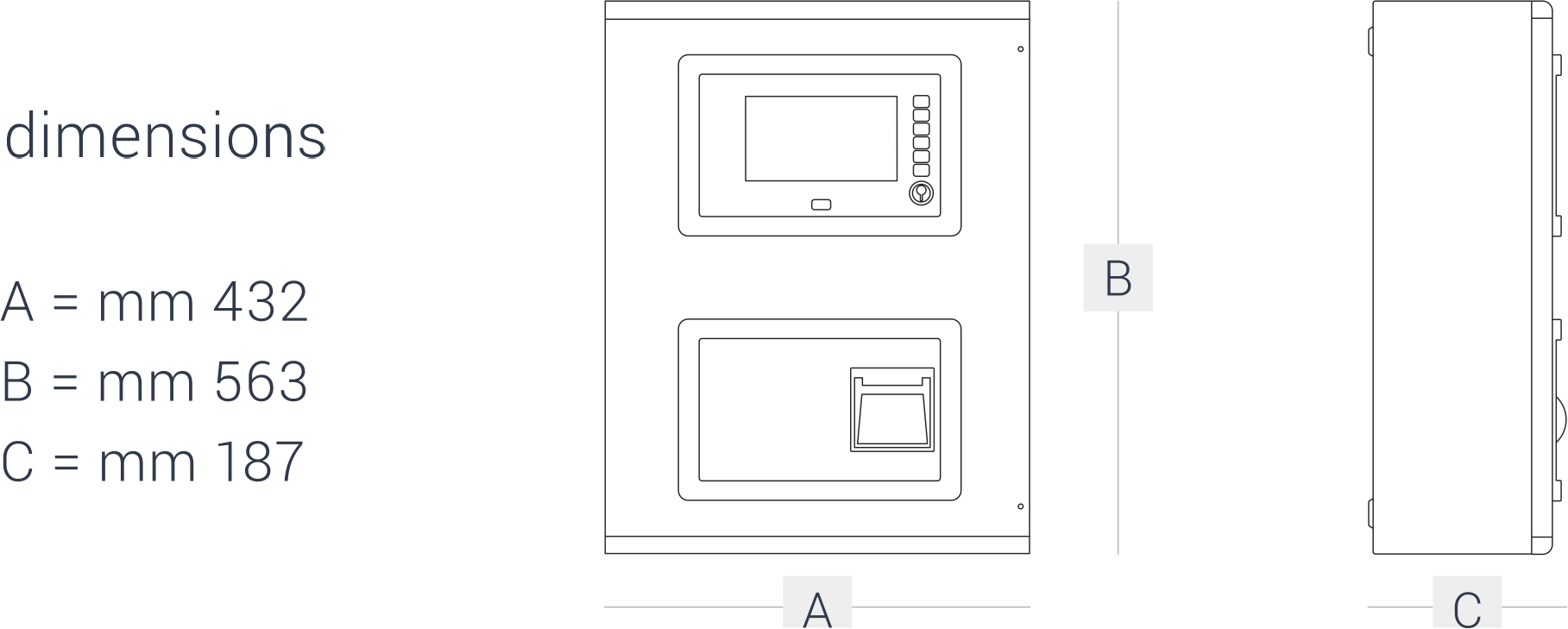

Dimensões (mm)

Largura

432

Altura

583

Profundidade

187

códigos de encomenda

p/n

Descrição

Impressora

Duração em emergência

Bateria

Máxima capacidade das lâmpadas

Grau IP

HPMNGXL

Harper Manager com um módulo 2-LAÇOS incluído

Não incluído

3 h

2 x Pb 12V 17Ah

3360

IP30
